行车式（吸）刮泥机
一、概述
行车式（吸）刮泥机适用于平流沉淀池，二次沉淀池等的机械排泥。该机可以克服污泥比重小，含砂量大，其它设备难以刮集的困难，能将沉淀于池底的污泥经吸泥管及泵排出池外，对于有浮渣的沉淀池可同时在水面进行撇渣。采用液下排污泵排泥，污泥通过能力强，无堵塞、无泄漏；往返工作，边行进边排泥，排泥效率高，并可调节排泥量；根据需要既可间歇运行，也可连续运行；吸口扁嘴吸口和圆吸口，并可根据需要在两吸口之间安装集泥刮板；集电方式可选用电缆卷筒，悬挂式移动电缆，滑触线三种方式；机械电器双重过载保护，运行安全可靠；操作简单，可实现远程控制。
二、适用范围
主要适用于污水处理厂平流沉淀池、初沉池、沉砂池中污泥及浮渣的去除。
三、主要型号
1、行车式吸刮泥机型号
|
型号 |
外形尺寸 |
驱动 |
单台吸泥泵功率kw |
安装轨道 |
|
池宽
mm |
轨距
mm |
行车宽
mm |
轮距
mm |
行走速度m/min |
功率
kw |
方式 |
|
SSDXG-3.7 |
3400 |
3700 |
2100 |
1600 |
1.0－3.5 |
0.55 |
中心驱动 |
0.75-1.5 |
15kg/m |
|
SSDXG-4.8 |
4500 |
4800 |
2200 |
1600 |
0.55×2 |
两边驱动 |
0.75-1.5 |
22kg/m |
|
SSDXG-6.3 |
6000 |
6300 |
2500 |
2250 |
0.75-1.5 |
|
SSDXG-8.0 |
7700 |
8000 |
2500 |
2250 |
0.75-1.5 |
|
SSDXG-10 |
9700 |
10000 |
3000 |
2300 |
0.75-1.5 |
|
SSDXG-12 |
11700 |
12000 |
3000 |
2300 |
0.75-1.5 |
2、行车式刮泥机型号
|
型号 |
外形尺寸 |
驱动 |
卷扬功率kw |
安装轨道 |
|
池宽
mm |
轨距
mm |
行车宽
mm |
轮距
mm |
行走速度m/min |
功率
kw |
方式 |
|
SSDTG-3.7 |
3400 |
3700 |
2100 |
1600 |
1.0－3.5 |
0.55 |
中心驱动 |
0.37 |
15kg/m |
|
SSDTG-4.8 |
4500 |
4800 |
2200 |
1600 |
0.55×2 |
两边驱动 |
0.37 |
22kg/m |
|
SSDTG-6.3 |
6000 |
6300 |
2500 |
2250 |
0.37 |
|
SSDTG-8.0 |
7700 |
8000 |
2500 |
2250 |
0.37 |
|
SSDTG-10 |
9700 |
10000 |
3000 |
2300 |
0.55 |
|
SSDTG-12 |
11700 |
12000 |
3000 |
2300 |
0.55 |
注：1、池宽可根据用户要求设计。
2、订货时注明轨距，池深及材质要求，提供详细土建条件图。

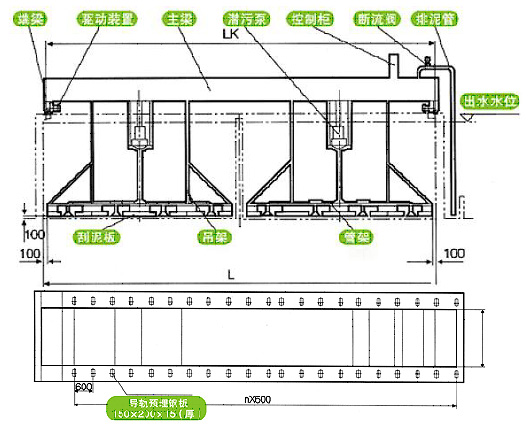

SSDXG型行车式吸刮泥机示意图

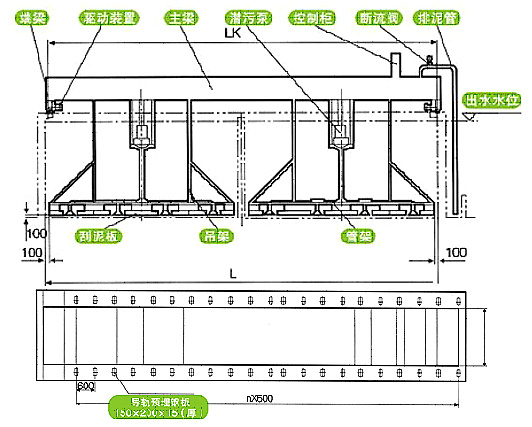

SSDTG型行车式刮泥机示意图
|
